蒸饭车专用控制器说明书

杰开

蒸饭车专用控制器说明书

面板图

功能特性

·温度显示，防水型，显示板与电源盒分体式，方便安装;

·缺水断电保护;

·制冷、加热控制方式转换;

·缺水、温度传感器开路/短路声音报警。

技术参数

仪表规格:

·显示板:面板143x43mm，开口137x31mm，嵌入深度20mm

·主 板:149(L)x78(W)x45(H)mm，安装孔间距140mm

·仪表材料:阻燃尼龙

·输入规格:NTC(103)℃

·测量显示分辨率:0.1℃

·测量范围:-50~150(可锁定)

·输入电压:按仪表标注为准(12V、24V、110V、220V、380V)

·输    出:主控输出触点容量以仪表标注为准(20A/250V、30A/250)

操作说明

·通电运行:首次通电，电源指示灯闪亮，温度显示屏黑屏，表示控制器处

待机状态，按下关机键，电源指示灯长亮，温度显示屏显示实

测温度，表示控制器处于开机运行状态，再按下关机键，控制器返回待机状态;如果控制器在运行的过程中断电，再次通电后控制自动进入开机运行状态。

·温度设置:按下SET键，温度显示屏闪烁显示原有设定的值，按加键或减键，调整温度，调整完毕后按下SET 键保存设置。

故障代码

参数表

接线图

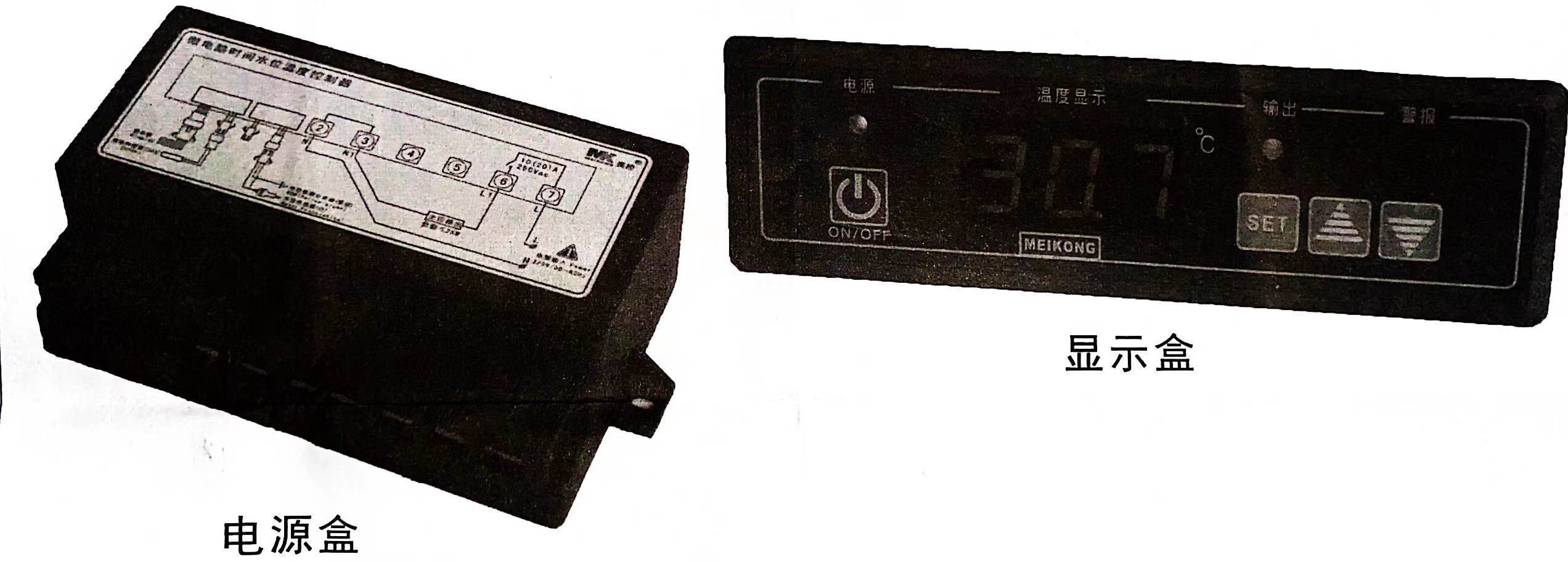

实物图片

水位传感器安装图

电源盒安装要求

注意:电源盒安装时，必需安装在设备的垂直面上，出线端朝下，引线时电线尽尽量布线在电源盒下面防止水从引线导入电源盒引起短路烧坏控制器。

注意事项

警告:

由于该产品内部没有安装熔断装置，安装时请在外部线路加装熔断装置后再使用。

注意:

·当需要延长传感器线时请使用防护线，**不要超过100米。

·控制线、传感器线远离高压线，且不要在有水和有灰尘的地方安装设备。

·不要将设备安装在太阳直射及有雨或震动较大的地方。请将设备安装在远离产生强碱性或强酸性的地方。

·当安装在厨房里时不要喷水清洁。

·不要将设备安装在温湿度超标的地方。请使用本厂标准传感线。

·不要将传感线安装在标识线、开关或负荷旁边，请使用护套管。

·当你打开如果显示错误字母或警告音时，请你检查线路连接。

·请不要在干扰高发的地方使用本设备(高压、高频等设备)。
